太陽能路燈的安裝也是一個技術活，一般太陽能路燈安裝時，都會有專業的技術人員提供技術指導，但是對于用戶來說，也需要對太陽能路燈控制器的接線方式有一定的了解，因?yàn)楫?dāng)有一兩盞太陽能路燈出現故障時，太陽能路燈廠家可能因?yàn)榫嚯x的原因不能提供上門服務，需要您協助廠家，那么太陽能路燈控制器的接線方式是怎樣的呢？下面世紀陽光照明小編就為大家介紹下。

　　太陽能路燈控制器的接線方式：

　　1、連接蓄電池。連接蓄電池之前，確保蓄電池電壓高于6V以啟動控制器。若系統是24V的，得確保蓄電池電壓不低于18V。系統電壓選擇只有在第一-次啟動控制器時自動識別。安裝保險時，注意呆險裝置離蓄電池正極端最大距離為150mm ，確認接線無誤后接通保險。

　　2、連接負載。太陽能路燈控制器負載端可以連接額定工作電壓與蓄電池額定電壓相同的直流用電設備，控制器以蓄電池電壓給負載供電。接負載的正負極到控制器的負載接線端子。負載端可能存在電壓，接線時要仔細認真，避免發生短路。 應該在負載正極或負極導線上接一個保險裝置， 安裝過程中不要接通保險。

　　安裝后確認無誤接通保險。如果負載是通過配電盤連接的，每一個負載回路中都有單獨接保險，所有的負載電流不能超過控制器的額定電流。

　　3、連接光伏陣列。控制器能夠適用12V、24V的離網型太陽能組件，也可以使用開路電壓不超過規定的最大輸入電壓的并網組件。系統中太陽能路燈組件電壓要不低于系統電壓。

　　4、檢查連接。再檢查一遍所有的連接，看每一個端子的正負極是否正確， 6個接線端子是否都擰緊了。

　　5、確認通電。當蓄電池給控制器供電，控制器啟動時，控制器上的蓄電池LED指示燈會點亮，注意觀察是否正確。

　　6、接上蓄電池后，控制器指示燈呈流水狀態。注：正負極接反，控制器不工作。

　　7、接好負載后，連續按三下“調整”按鍵，調整時間，負載亮。注：負載不能短路，不然損壞控制器。

　　8、負載不亮，請檢查負載，或測量蓄電池電壓。

　　9、接上光電池后，負載滅，說明光控正常，反之，請檢查光電池。

　　10、測試階段：

　　(1)若一切都正常，綠燈常亮。

　　(2)若蓄電池欠壓，紅燈常亮。

　　(3)光電池?zé)o電壓，黃燈常亮。

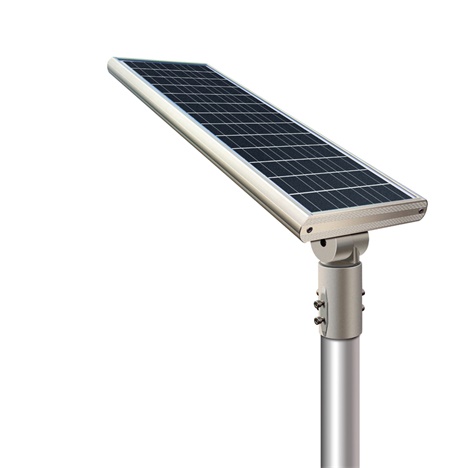

　　以上關于太陽能路燈控制器的接線方式就為大家分享到這里，太陽能路燈是采用晶體硅太陽能電池供電，免維護閥控式密封蓄電池(膠體電池)儲存電能，超高亮LED燈具作為光源，并由智能化充放電控制器控制，用于代替?zhèn)鹘y(tǒng)公用電力照明的路燈。
